Базовые правила выбора, подключения и первого запуска гидравлического насоса.
Насос
Подача, рабочее давление и частота вращения должны соответствовать условиям работы гидросистемы.
Присоединение
Тип присоединения насоса должен соответствовать приводу и компоновке оборудования.
Гидролиния
Диаметры магистралей, свободное всасывание и отсутствие сужений напрямую влияют на ресурс насоса.
Масло и запуск
Правильное масло, заполненная всасывающая линия и первый запуск без нагрузки защищают насос от повреждения.
Насос
С чего начинается правильный подбор
При выборе гидравлического насоса необходимо учитывать три основных рабочих параметра: частоту вращения, давление и требуемую подачу.
Частота вращения
Насос должен работать в допустимом диапазоне частоты вращения, соответствующем условиям его применения.
Давление
Рабочее давление насоса должно соответствовать требованиям гидравлической системы.
Подача
Требуемая подача определяется задачей гидросистемы и должна учитываться при выборе производительности насоса.
Важно учитывать систему целиком
Все компоненты гидравлической системы должны быть совместимы между собой. Неправильный подбор насоса или других элементов гидросистемы может сократить срок службы насоса.
Присоединение
Тип присоединения должен соответствовать приводу

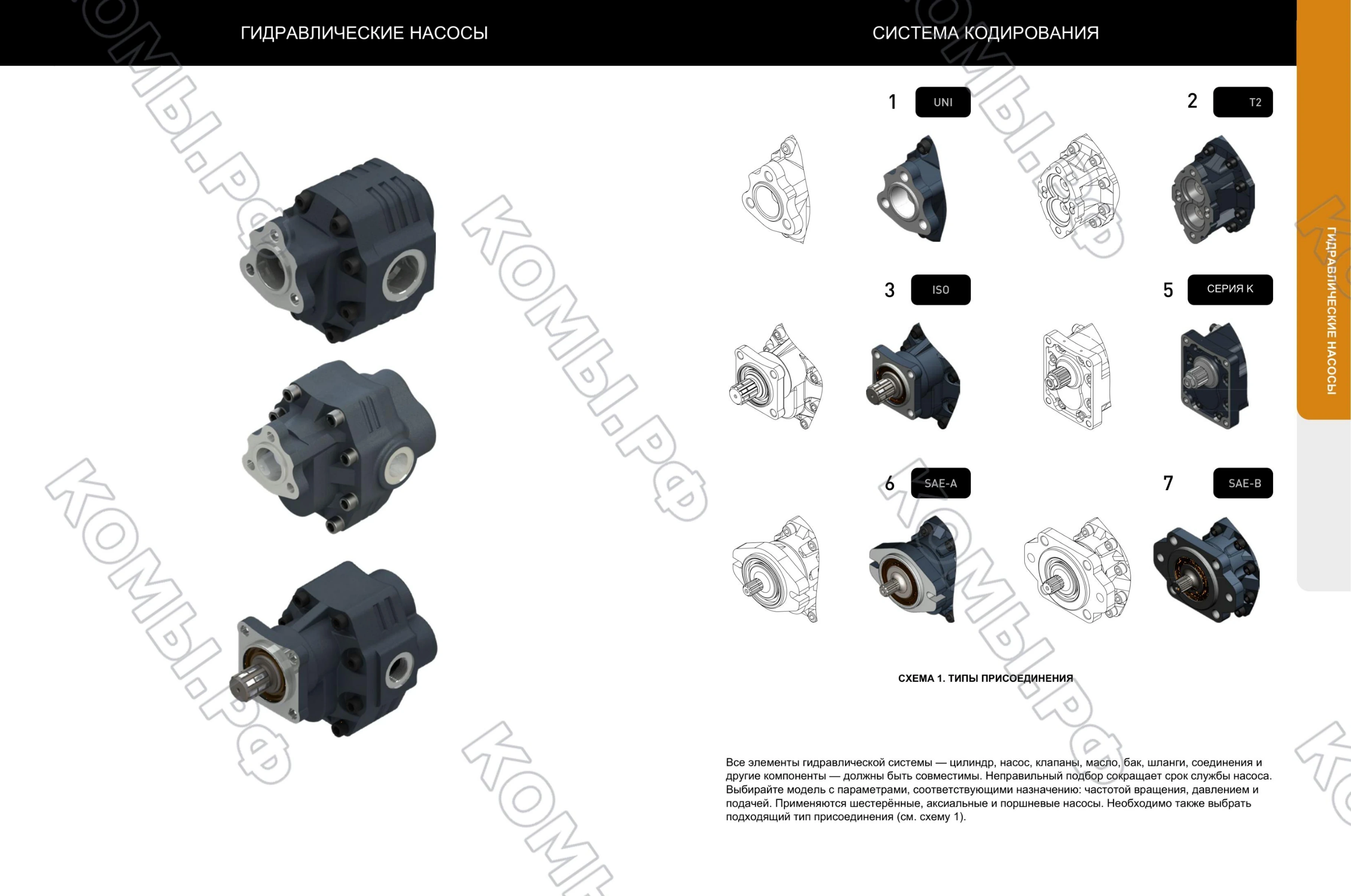

При подборе насоса важно учитывать не только его рабочие характеристики, но и конструктивное исполнение присоединения. Насос должен подходить к используемому приводу и компоновке оборудования.
UNI
Распространённое исполнение для мобильной гидравлики и прямого соединения насоса с приводом. При подборе обязательно сверяются фланец, вал и посадочные размеры.
T2
Компактное исполнение, применяемое в мобильных гидравлических системах. Совместимость определяется геометрией фланца, приводного вала и конкретным исполнением КОМ или адаптера.
ISO
Стандартизованное исполнение монтажного фланца и приводного вала по системе ISO. Позволяет сопоставлять насос и привод по установленным присоединительным размерам.
K-series
Специальное конструктивное исполнение присоединения. Перед установкой необходимо проверить конкретную серию, посадочную геометрию и соответствие приводной части.
SAE-A
Стандартизованный типоразмер SAE J744. Задаёт определённую геометрию монтажного фланца и варианты приводного вала; применяется на гидравлических насосах и моторах.
SAE-B
Более крупный стандартизованный типоразмер SAE J744. Отличается от SAE-A присоединительными размерами, поэтому эти исполнения нельзя считать взаимозаменяемыми.
Ошибка в типе присоединения — это ошибка подбора
Даже при подходящих параметрах давления, подачи и частоты вращения насос нельзя считать правильно подобранным, если его тип присоединения не соответствует приводу.
Наглядный технический материал: основные параметры выбора насоса и варианты присоединения.

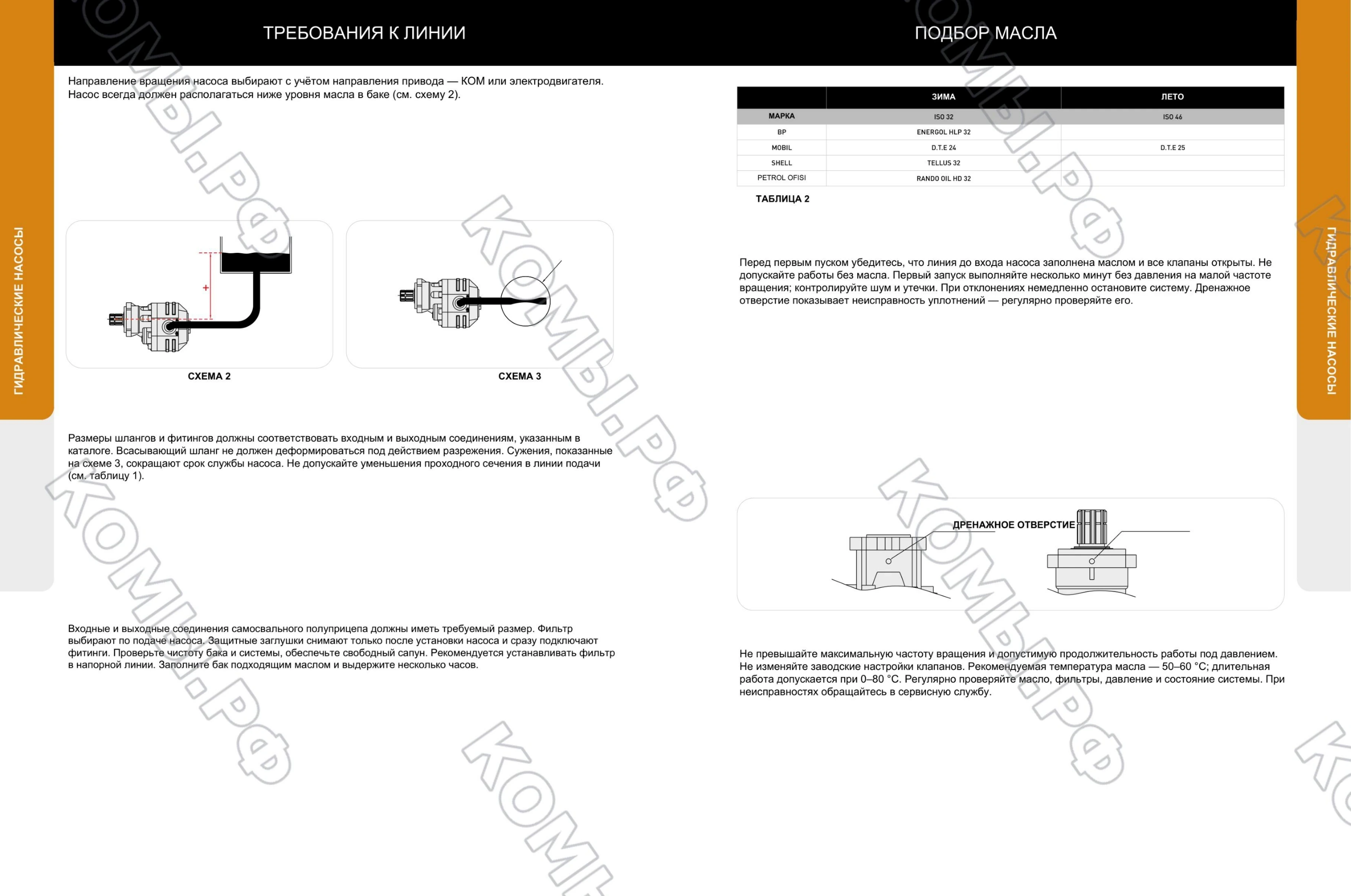

Надёжная работа насоса зависит не только от его характеристик. Важно правильно организовать подачу масла, подобрать размеры магистралей и исключить ограничения во всасывающей линии.
Положение насоса
Насос рекомендуется располагать ниже уровня масла в баке, чтобы обеспечить устойчивое заполнение всасывающей линии.
Шланги и фитинги
Размеры шлангов, трубопроводов и фитингов должны соответствовать требуемому расходу и не создавать лишнего сопротивления потоку.
Всасывающая линия
Не допускаются пережатия, сужения и деформации, которые могут ограничивать подачу масла к насосу.
Фильтрация
Фильтр должен быть подобран по пропускной способности гидросистемы и не ограничивать требуемый поток масла.
Чистота системы
Масло, бак, магистрали и соединения должны оставаться чистыми. Загрязнение гидросистемы напрямую влияет на ресурс насоса.
Направление вращения
Направление вращения насоса должно соответствовать направлению вращения используемого привода.
Главное правило всасывающей линии
Масло должно поступать к насосу свободно. Недостаточная подача на входе, пережатый шланг, слишком малое проходное сечение или загрязнение могут привести к шуму, нестабильной работе и сокращению срока службы насоса.
Масло и запуск
Первый запуск определяет ресурс насоса
Перед первым запуском необходимо обеспечить подачу масла к насосу, исключить работу всухую и проверить систему в щадящем режиме без нагрузки.
Заполнить вход насоса
До запуска насос и всасывающая линия должны быть заполнены маслом. Работа насоса всухую недопустима.
Открыть магистрали
Перед запуском необходимо убедиться, что необходимые клапаны и линии открыты и поток масла ничем не перекрыт.
Начать без давления
Первый запуск выполняют на низкой частоте вращения и без создания рабочего давления, чтобы масло заполнило систему.
Контролировать шум
Необычный шум после запуска может указывать на недостаточную подачу масла, наличие воздуха или другие проблемы в системе.
Проверить утечки
После запуска необходимо проверить соединения, магистрали и корпус насоса на наличие утечек масла.
Следить за температурой
Рекомендуемая рабочая температура масла — около 50–60 °C. Допустимый температурный предел — примерно до 80 °C.
Холодный сезон
ISO VG 32
В исходном материале масло класса ISO 32 приведено как ориентир для эксплуатации при более низкой температуре.
Тёплый сезон
ISO VG 46
В исходном материале масло класса ISO 46 приведено как ориентир для эксплуатации при более высокой температуре.
Не запускайте насос всухую
Отсутствие масла на входе даже при кратковременном первом запуске может привести к повреждению насоса. До подачи нагрузки система должна быть заполнена и проверена на свободную циркуляцию масла.
Наглядный технический материал: требования к гидролинии, рекомендации по маслу и правила первого запуска.
Вам достаточно знать основные условия работы гидросистемы. Обороты насоса, необходимый рабочий объём, мощность и крутящий момент калькулятор КОМЫ.РФ определит автоматически.
Что потребуется от вас
Четыре исходных условия
01
Расход
л/мин
Сколько масла требуется гидросистеме.
02
Давление
бар
Рабочее давление и давление защиты системы.
03
Автомобиль и КПП
модель
Чтобы определить подходящие варианты КОМ.
04
Обороты двигателя
об/мин
Рабочий режим, в котором должна работать гидросистема.
Остальное система рассчитает и подставит сама.
Как всё связано
Двигатель
Трансмиссия
КОМ
Насос
Расход
Давление
Мощность
Расход определяет скорость работы.
Давление определяет требуемое усилие.
КОМ определяет рабочие обороты насоса.
01
Система определит обороты насоса
Они зависят от оборотов двигателя и передаточного отношения выбранного КОМ.
02
Система определит рабочий объём
По требуемому расходу и полученным оборотам рассчитывается необходимый размер насоса.
03
Система проверит нагрузку
Рассчитываются мощность и крутящий момент и проверяются возможности насоса и КОМ.
Хотите разобраться подробнее?
Формулы и инженерные пояснения
Для подбора запоминать формулы не нужно. Они приведены здесь только для тех, кто хочет понимать, как получаются результаты.
Как рассчитывается расход насоса?
Q = Vg × n × ηv / 1000
Vg
Рабочий объём насоса, см³/об.
n
Обороты насоса, об/мин.
ηv
Объёмный КПД конкретного насоса.
Один и тот же насос обеспечивает разный расход при разных оборотах.
Как рассчитывается необходимый рабочий объём?
Vg = 1000 × Q / (n × ηv)
Когда известны требуемый расход и рабочие обороты насоса, система определяет необходимый рабочий объём.
Теоретический пример без учёта потерь:
80 л/мин при 1000 об/мин → ≈ 80 см³/об
Как связаны обороты двигателя, КОМ и насоса?
При непосредственном соединении насоса с КОМ обороты насоса определяются оборотами двигателя и подтверждённым передаточным отношением конкретного КОМ.
n насоса = n двигателя × r КОМ
Двигатель
1200 об/мин
КОМ
0,90
Насос
1080 об/мин
Передаточное отношение калькулятор будет брать из подтверждённых данных выбранного КОМ.
Как рассчитываются мощность и крутящий момент?
Гидравлическая мощность
Pгидр = Q × Δp / 600
80 л/мин при 200 бар → примерно 26,7 кВт гидравлической мощности.
Реальная мощность на валу выше из-за потерь конкретного насоса.
Крутящий момент
M ≈ 9550 × P / n
При одинаковой мощности снижение оборотов увеличивает требуемый крутящий момент.
30 кВт при 1500 об/мин → ≈ 191 Н·м 30 кВт при 750 об/мин → ≈ 382 Н·м
Для конкретного насоса его требуемый момент также зависит от рабочего объёма, давления и механического КПД:
M = Vg × Δp / (20π × ηm)
Что именно проверяется у насоса и КОМ?
Насос
• рабочий объём;
• минимальные и максимальные обороты;
• рабочее и предельное давление;
• направление вращения;
• тип присоединения;
• допустимые момент и мощность — если указаны производителем.
КОМ
• совместимость с трансмиссией;
• передаточное отношение;
• допустимые обороты;
• крутящий момент;
• мощность;
• режим работы;
• тип управления;
• присоединение насоса.
Физически установить насос на КОМ недостаточно. Необходимо проверить, выдержит ли вся связка реальные обороты, давление, мощность и крутящий момент.
Наглядный пример
Как калькулятор превратит исходные данные в результат
Расход
80 л/мин
Давление
200 бар
Двигатель
1200 об/мин
КОМ
отношение 0,90
Обороты насоса
1080 об/мин
Теоретический объём
≈ 74 см³/об
Гидравлическая мощность
≈ 26,7 кВт
Теоретический момент
≈ 236 Н·м
Здесь рабочий объём и момент показаны теоретически. При расчёте конкретного оборудования используются подтверждённые технические характеристики выбранных КОМ и насоса.

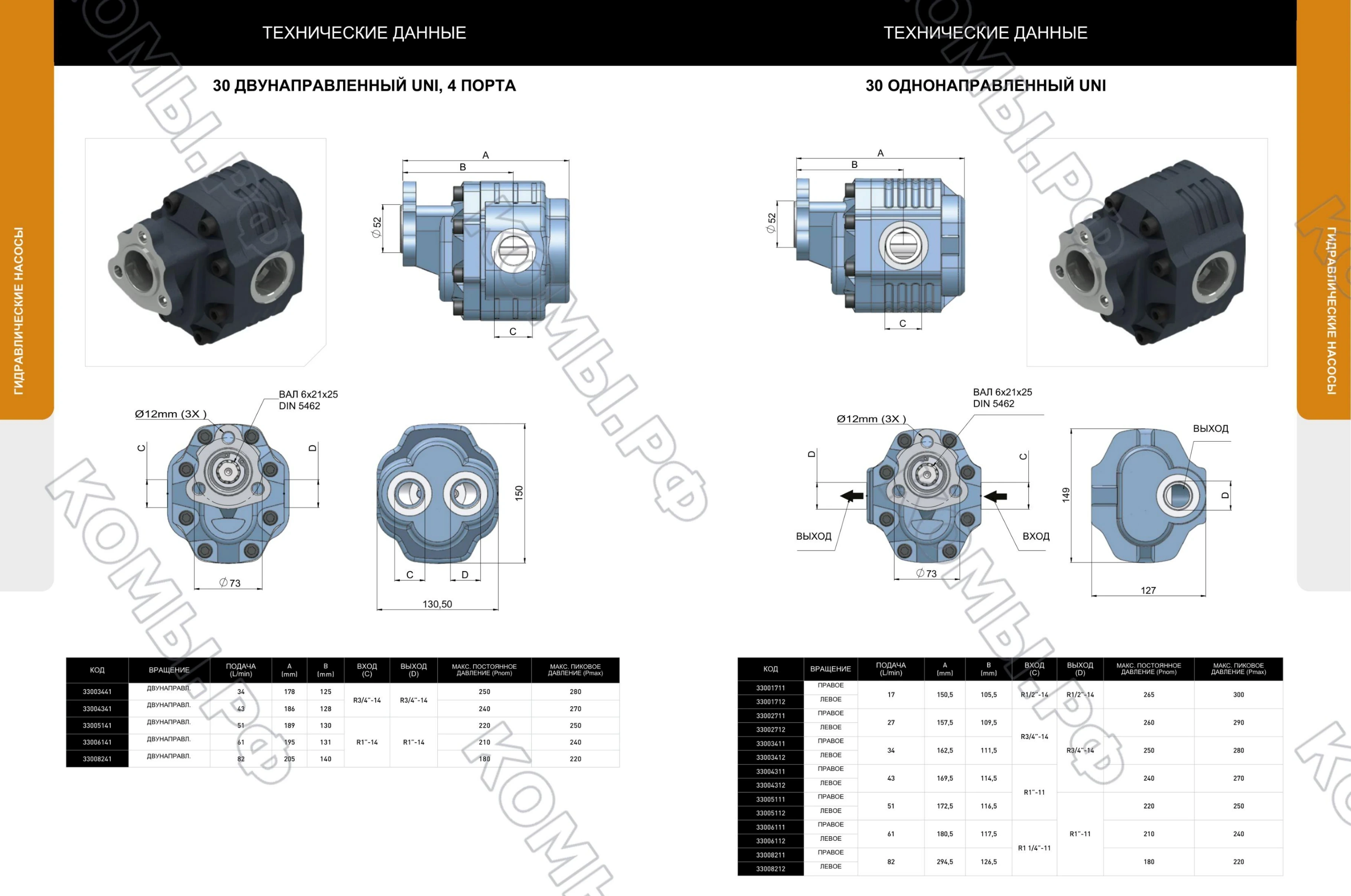

Подробные характеристики и монтажный чертёж пригодятся при проверке конкретного исполнения насоса.
После регистрации калькулятор КОМЫ.РФ предоставит необходимые технические данные, рассчитает рабочие обороты и объём насоса, мощность и крутящий момент, а затем поможет выбрать подходящие КОМ и насос.
01
Укажите требуемый расход гидросистемы.
02
Укажите рабочее давление.
03
Укажите давление настройки предохранительного клапана, если оно известно.
04
Укажите предполагаемые рабочие обороты двигателя.
05
Выберите автомобиль и трансмиссию.
06
Выберите КОМ из подходящих вариантов.
07
Система рассчитает рабочие обороты насоса.
08
Система рассчитает необходимый рабочий объём насоса.
09
Система рассчитает требуемые мощность и крутящий момент.
10
Выберите подходящий насос.
11
Отправьте выбранную комплектацию специалисту КОМЫ.РФ на проверку.
🔒 Калькулятор доступен только зарегистрированным пользователям
Вы подбираете — КОМЫ.РФ проверяет.
КОМЫ.РФ
Калькулятор инженерного подбора согласованной связки КОМ + насос
Для подбора не нужно быть гидравликом. Укажите оборудование, которое будет работать от гидросистемы автомобиля, и реальные режимы его работы.
Тип оборудования
Гидроцилиндр
Название
Цилиндр подъёма кузова
Диаметр цилиндра
100мм
Диаметр штока
50мм
Ход
1000мм
Время выдвижения
12с
Время втягивания
10с
Рабочее давление
180бар
Выдвижение
39,3 л/мин
Расход рассчитан по размерам цилиндра и времени хода.
Втягивание
35,3 л/мин
Учитывается рабочая площадь со стороны штока.
Укажите, как оборудование будет работать. Система определит требуемые параметры насоса по рассчитанным потребителям.
Потребители работают поочерёдно
Насос обеспечивает наиболее требовательного потребителя.
Потребители работают одновременно
Система рассчитывает общую потребность гидравлических ветвей.
Требуемая производительность насоса
39,3 л/мин
До выбора конкретного насоса.
Рабочее давление системы
180 бар
Давления потребителей не складываются.
Гидравлическая мощность
11,8 кВт
По рассчитанному режиму работы.
Автомобиль, трансмиссия и КОМ
После расчёта гидросистемы выбирается реальная связка автомобиля и КОМ из каталога.
Марка
Isuzu
Модель
Пример модели
Трансмиссия
MSA5S
КОМ
3274
Рабочие обороты двигателя
900об/мин
Обороты КОМ
900об/мин
Требуемый рабочий объём насоса
43,7см³/об
Автоматический подбор насоса
Калькулятор сравнивает требуемые параметры с подтверждёнными характеристиками насосов каталога и передаёт результат на согласование специалисту.
